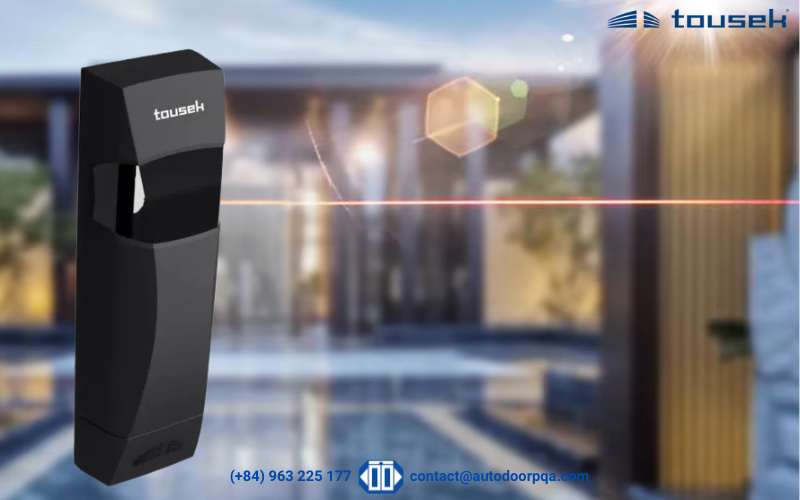

Cảm Biến An Toàn Tousek LS41 & LS180 Cho Cổng Tự Động

Cảm biến an toàn Tousek LS41 & LS180 cho cổng tự động là những thiết bị đóng vai trò như “đôi mắt” của hệ thống cổng hay còn gọi là photocell cổng. Chúng được thiết kế để phát hiện mọi chướng ngại vật xuất hiện trong phạm vi hoạt động, từ đó giúp cổng tự động phản ứng kịp thời nhằm đảm bảo an toàn tuyệt đối cho người và phương tiện. Với sự tinh tế trong thiết kế và độ chính xác cao, phụ kiện cổng tự động Tousek này không chỉ là thiết bị công nghệ, mà còn là người bạn đồng hành đáng tin cậy trong mỗi chuyển động của cánh cổng.

Cấu tạo chi tiết của cảm biến an toàn LS41 & LS 180

Cấu tạo chi tiết của cảm biến an toàn LS41 & LS 180

• Hệ thống cảm biến an toàn Tousek sẽ gồm 2 thiết bị. Và màn hình LED để dễ dàng cài đặt các thông số trên đó.
• Thiết bị thu: là thiết bị nhận tín hiệu tia hồng ngoại từ máy, khi phát hiện vật cản, thiết bị sẽ phát tín hiệu đảo chiều
• Thiết bị phát: sẽ phát ra chùm tia hồng ngoại an toàn với ánh sáng đỏ theo hướng xác định, không gây hại đến người hay con vật

Đi vào chi tiết của cảm biến an toàn Tousek LS41 & LS180 cho cổng tự động, mỗi thiết bị sẽ có 1 LENS để nhận hoặc phát tín hiệu, đèn LED trong thiết bị thu và phát hoạt động như màn hình hiển thị chức năng. Thiết bị thu sẽ có thêm 1 nút chuyển đổi tín hiệu và 2 điểm đo (TP), được sử dụng để tối ưu hóa sự căn chỉnh của tế bào quang điện bằng cách đo vôn kế.

Nguyên lý hoạt động của cảm biến an toàn Tousek

Nguyên lý hoạt động của cảm biến an toàn Tousek

Đối với cảm biến an toàn Tousek LS41

Nguyên lý hoạt động của Tousek LS41 dựa trên thiết kế ống kính cố định, nơi tia hồng ngoại được phát ra theo một đường thẳng cố định mà không thể điều chỉnh góc chiếu. Với phạm vi hoạt động tối đa 8m, cảm biến này phù hợp cho các cổng hoặc cửa tự động có chiều rộng nhỏ. Bộ phát sẽ phát tia hồng ngoại theo hướng cố định, trong khi bộ thu chỉ nhận tín hiệu từ hướng trực diện, đảm bảo độ chính xác cao. Khi có chướng ngại vật cắt ngang đường truyền tia hồng ngoại, hệ thống sẽ nhanh chóng phát hiện và gửi tín hiệu để kích hoạt cơ chế an toàn

Đối với cảm biến an toàn Tousek LS180

Được thiết kế với ống kính có khả năng nghiêng linh hoạt, cho phép điều chỉnh góc chiếu tia hồng ngoại tối đa 180° theo chiều ngang và 25° theo chiều dọc. Điều này giúp cảm biến phù hợp với nhiều điều kiện lắp đặt khác nhau, đặc biệt tại các trụ hoặc khu vực khó tiếp cận. Với phạm vi hoạt động lên đến 20m, LS180 lý tưởng cho các hệ thống cổng lớn hoặc những nơi yêu cầu khoảng cách phát hiện xa. Bộ phát của LS180 tạo ra tia hồng ngoại với góc nghiêng, bao phủ một khu vực rộng hơn, trong khi bộ thu nhận tín hiệu ở góc tương ứng và có thể lắp đặt tại các vị trí không đối diện trực tiếp với bộ phát. Khi đường truyền tín hiệu bị gián đoạn bởi chướng ngại vật, cảm biến sẽ ngay lập tức gửi tín hiệu cảnh báo, đảm bảo an toàn tối đa trong vận hành hệ thống.

Chức năng chính của cảm biến an toàn Tousek LS41 & LS180 cho cổng tự động

Chức năng chính của cảm biến an toàn Tousek LS41 & LS180 cho cổng tự động

Dưới đây là thông tin chi tiết về các chức năng nổi trội của cảm biến an toàn Tousek LS41 & LS180 cho cổng tự động giúp bạn đọc có thể hiểu rõ hơn về thiết bị:

Thiết kế thông minh

Với thiết kế thuôn dài, gọn gàng, cùng màu sắc đen chủ đạo tạo cảm giác trang trọng. Bộ phát và bộ thu được đặt trong các nắp nhựa. Nắp vỏ được làm bằng vật liệu đặc biệt có tác dụng như một bộ lọc để ngăn chặn các tác động bên ngoài của ánh sáng mặt trời. Lớp bảo vệ IP54 có thể kháng được nước hay thời tiết khắc nghiệt khi đặt ngoài trời vẫn hoạt động tốt. Đây là thiết bị cần có kết nối dây điện vào board, nhà sản xuất đã thiết kế thông minh khi đầu vào cáp ẩn giúp bạn đấu dây vẫn không bị lộ mối mạch tạo tính thẩm mỹ cho sản phẩm.

Ống kính nghiêng đa dạng

Đối với cảm biến an toàn LS180 là sự cải tiến mới từ nhà Tousek cho phép điều chỉnh góc chiếu tia hồng ngoại tối đa 180° theo chiều ngang và 25° theo chiều dọc. Thiết kế này giúp cảm biến thích nghi với nhiều điều kiện lắp đặt khác nhau, từ các trụ hẹp cho đến các khu vực có không gian lắp đặt hạn chế. Nhờ tính năng này, LS180 có thể dễ dàng bao phủ các góc khó tiếp cận và tối ưu hóa hiệu quả phát hiện chướng ngại vật, đáp ứng tốt các yêu cầu an toàn trong vận hành cổng tự động.

Chức năng SYNC (đồng bộ hóa)

Đây là thiết bị thông minh, với tính năng đặc biệt LS41 và LS180 có thể đồng bộ hóa và chức năng chỉ có ở dòng điện xoay chiều, được bật trên bộ phát bằng cách tháo Jumper (J). Cả máy phát và máy thu đều có thể được lắp đặt mà không gây nhiễu lẫn nhau dù ở cùng bên. Ngoài ra, hoàn toàn có thể căn chỉnh cảm biến bằng cách đo vôn kế.

Khả năng nhạy bén

Các bộ thu, phát LS14 và LS180 đóng vai trò là thiết bị an toàn và tạo xung trong hệ thống cổng hoặc rào chắn tự động. Nó hoạt động với ánh sáng hồng ngoại. Thời gian khi cảm biến phát đi tín hiệu có vật cản rất nhanh chỉ vài giây để cổng có thể dừng hoặc đảo chiều tránh va chạm vào người hay vật. Thiết bị có thể hoạt động với điện áp xoay chiều hay một chiều 12V hoặc 24V AC/DC

Khả năng tương thích

Với tia sáng hồng ngoại nhạy bén bạn có thể dễ dàng cài đặt hoặc tùy chỉnh theo mong muốn. Khả năng tương thích thông minh của cảm biến rất ấn tượng, có thể dễ dàng tích hợp vào các hệ thống khác nhau.

Lắp đặt an toàn

• Để tạo khoảng cách an toàn khi lắp đặt thiết bị cảm biến sẽ có thêm các phụ kiện đi kèm để hỗ trợ tốt cho việc bảo đảm an toàn đóng mở cổng.
• Đối với xe hơi cần lắp thêm trụ kim loại với chiều cao 500mm
• Còn về các xe cao hơn nhưng xe tải thì trụ kim loại cần cao khoảng 1.060mm
• Để giữa chặt cảm biến trên trụ kim loại cần thêm chân đế kim loại điều này dành cho cổng ngoài trời. Đối với cổng có trụ tường bạn có thể khoan thẳng thiết bị vào tường đã có thể hoạt động tốt.

Lợi ích của cảm biến an toàn khi lắp đặt vào cổng tự động

Lợi ích của cảm biến an toàn khi lắp đặt vào cổng tự động

• Ngăn cổng đóng khi có người, vật cản, hoặc phương tiện di chuyển qua khu vực. Điều này giúp giảm thiểu nguy cơ va chạm hoặc tai nạn không mong muốn.
• Nhờ khả năng phát hiện và dừng hoạt động kịp thời khi gặp vật cản, cảm biến giúp giảm áp lực và mài mòn lên động cơ
• Tự động điều chỉnh theo tình huống, mang lại sự tiện lợi, đặc biệt trong các tình huống như trời mưa hoặc khi người dùng mang nhiều đồ, không cần lo lắng về việc đóng/mở cổng thủ công.
• Không lo về điều kiện lắp đặt vì có thể lựa chọn LS180 có ống kính nghiêng dễ dàng quét các theo nhu cầu của bạn.
• Thiết bị cảm biến an toàn Tousek LS41 & LS180 cho cổng tự động thông minh, dễ dàng lắp đặt và vận hành. Giúp nâng cao hệ thống cổng tự động trở nên an toàn hơn. Với sản phẩm đạt đủ tiêu chuẩn an toàn của Châu Âu và chất lượng cao thì bạn cần chần chờ gì mà không sắm cho mình thiết bị thông minh này, hãy liên hệ ngay đến Phương Quốc Anh để nhận tư vấn chi tiết.

Phương Quốc Anh là đơn vị cung cấp chính hãng cảm biến an toàn Tousek LS41 & LS180 cho cổng tự động

Phương Quốc Anh tự hào là đơn vị chuyên cung cấp và lắp đặt các cổng tự động và  phụ kiện cổng tự động Tousek chính hãng. Sản phẩm cảm biến an toàn Tousek LS41 & LS180 cho cổng tự động là một thiết bị an toàn thông minh, bảo vệ an toàn cho người sử dụng và cổng, nếu bạn muốn nâng cấp cho hệ thống cổng tự động của mình hãy chọn ngay thiết bị an toàn này, hãy liên hệ ngay đến phuongquocanh.com để nhận báo giá và thông tin chi tiết từ sản phẩm.

>> XEM THÊM: Phụ kiện cổng tự động tại đây.

>> Một số hình ảnh thực tế của cảm biến an toàn Tousek LS41 & LS180

Thông số kỹ thuật

Cảm Biến An Toàn Tousek	LS41	LS180
Nguồn điện	12V AC/DC 24V AC/DC
Tiêu thụ điện năng	12/24V AC = 95mA  12/24V DC = 63mA
Tín hiệu	Hồng ngoại, điều chế(bước sóng: 880nm)
Tải đầu ra	Tối đa 30W, 24V tiếp điểm hai chiều (bộ đổi nguồn)
Phạm vi hoạt động	8m	20m
Chất liệu	Nhựa
Lớp bảo vệ	IP54
Kích thước	138 x 40 x 35mm
Nhiệt độ hoạt động	-20℃ + 70℃
Ống kính	Ống kính 45° cố định	Ống kính có thể nghiêng 180°theo chiều ngang và 25°theo chiều dọc
Khác	Chức năng SYNC, dễ dàng lắp trên bề mặt, vỏ nhựa
